MP-PS glijdende balkverbindingsmaat

Zelf samenstellen
Technische gegevens
Documenten
Functies en toepassingen
Gerelateerde producten
LCG003738_v2 (2299375)
LCG003738_v3 (2299386)
LCG003755_v4_s (2299579)
LCG003753_v5_s (2299538)
LCG003758_v10_cropped (2299651)
08_IS_MP-PS ISG_0001 (2299288)
09_IS_MP-PS ISG_Beam_0001 (2299289)

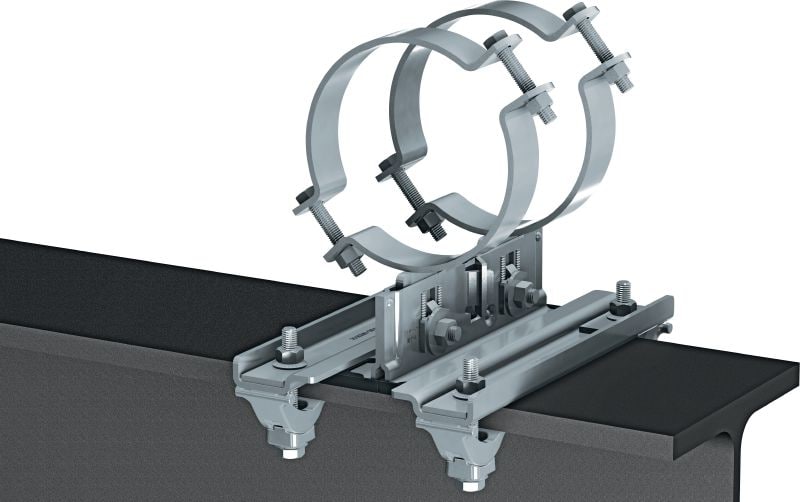

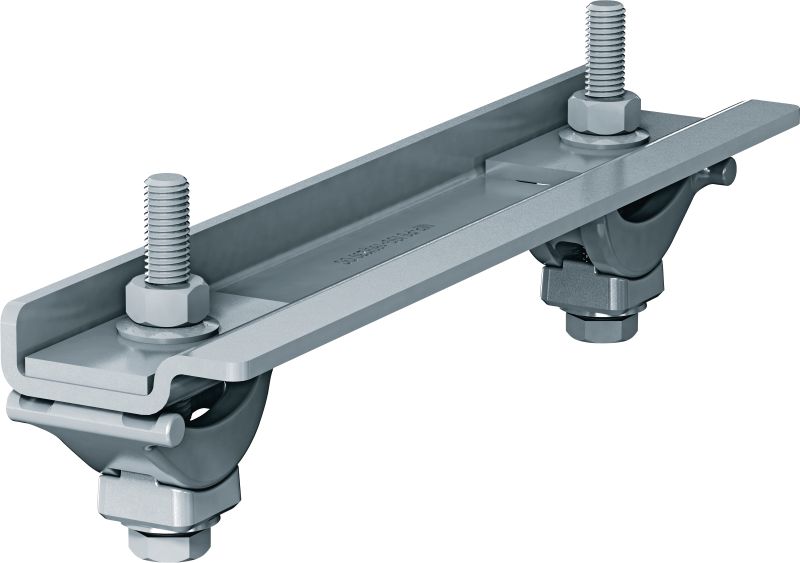

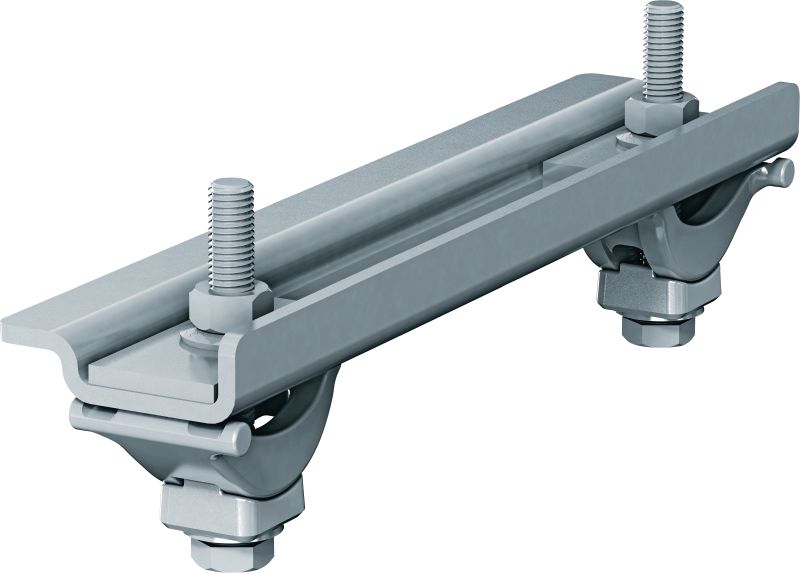

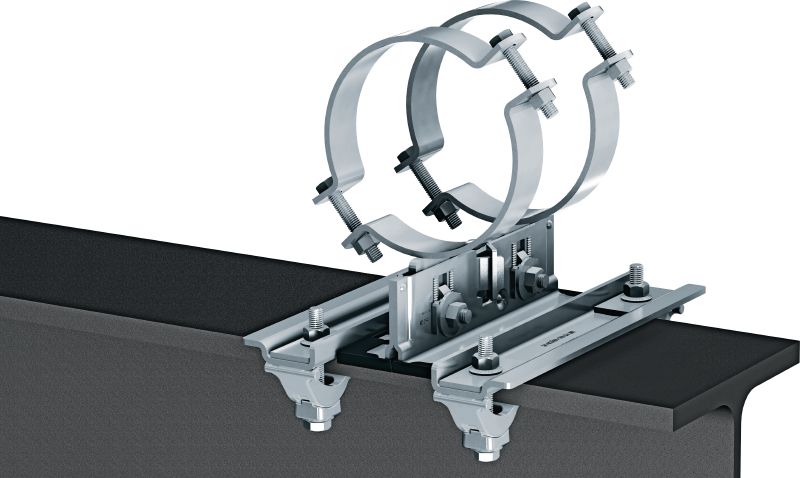

Balkverbinders voor het bevestigen van MP-PS buisschoenen aan stalen balken

  • Brandwerend (Ja/nee): Nee
  • Temperatuurweerstand: -20 - 300 °C
  • Materiaalsamenstelling: Balkklemmen (klem + zadel): gietijzer per DIN EN1562, Grondplaat: S280GD per EN10346, Rechthoekige ring: S235JR – rek280 per HN 707, Bouten: F kwaliteit 8.8 volgens ISO 898-1, Moeren: kwaliteit 8 per ISO 898-2, Bevestigingsring: C60E per EN10132-3

Hilti klanten zochten ook naar Glijdende balkverbinder, Verbinder buisvoet of Verbindingselement.

Selecteer opties

Verpakkingseenheid
  • 4 Stk
 Product opties
Hoeveelheid
Pakketten
Totaal Stuks
1
Je kunt je bedrijfsprijzen niet zien

Log in of registreer om je bedrijfsprijzen te zien.

Nettoprijs met korting
Van EUR 211,00

Technische gegevens

Details
Technical illustrations
Brandwerend (Ja/nee)
Nee
Temperatuurweerstand
-20 - 300 °C
Materiaalsamenstelling
Balkklemmen (klem + zadel): gietijzer per DIN EN1562, Grondplaat: S280GD per EN10346, Rechthoekige ring: S235JR – rek280 per HN 707, Bouten: F kwaliteit 8.8 volgens ISO 898-1, Moeren: kwaliteit 8 per ISO 898-2, Bevestigingsring: C60E per EN10132-3
Materiaaldikte
Alle onderdelen van plaatstaal: 5 mm
Oppervlakte afwerking
Balkklemmen en rechthoekige ring: DIN EN ISO 1461, grondplaat: ZM300, bouten/moeren: ISO 10684, bevestigingsringen: ISO 10683, cilindrische ring: roestvrij staal
Roestvrij staal
Nee
Omgevingsomstandigheden
Buiten, lage tot matige corrosie (C3 / C4 - laag)
Type basismateriaal
Modulaire Support
Moersleutelmaat (input)
19 mm
Dikte stalen balk
3 - 36 mm
Minimale dikte stalen balk
3 mm
Minimale dikte stalen balk (conversie inch-breuk)
1/8 in
Maximale dikte stalen balk
36 mm
Maximale dikte stalen balk (conversie inch-breuk)
1-7/16 in

Documenten

Documentatie
Technische informatie
Duurzaamheidsdocumentatie
Gebruikshandleiding
pdf Corrosiehandboek, Engels [ 9.6 MB ]

Functies en toepassingen

Functionaliteiten

  • Eenvoudigere installatie: eenvoudig aan te passen en achteraf aan te brengen methode voor montage van buisschoenen op stalen balken
  • Veiligere werkplekken: klemfunctie om lassen en boren te voorkomen
  • Onderdeel van het MP buisschoensysteem: een instelbare oplossing voor vrijwel elke relevante stalen balkbreedte
  • Slank ontwerp: biedt betere toegang wanneer isolatie voor hete leidingen om de buisschoen moet worden gewikkeld
  • Geschikt voor staande, hangende en horizontale of verticale montage tegen I-balkkolommen

Toepassingen

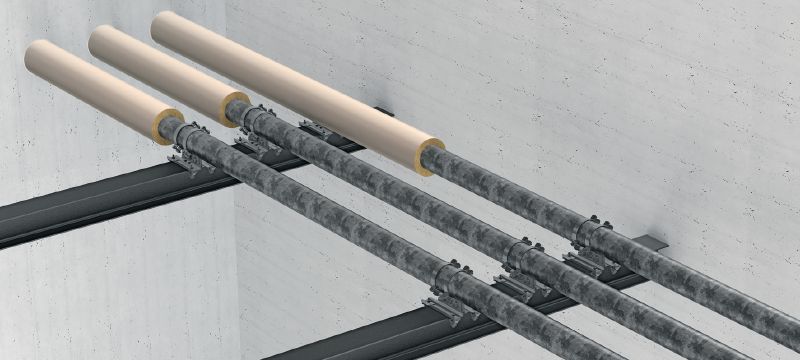

  • Bevestiging van MP-PS buisschoenen gebruikt als schuif of geleider aan stalen balken
  • Aanbevolen voor gebruik binnen of buiten met lage tot matige vervuiling (C3)

Bekijk de individuele items voor goedkeurings- of certificaatinformatie.
