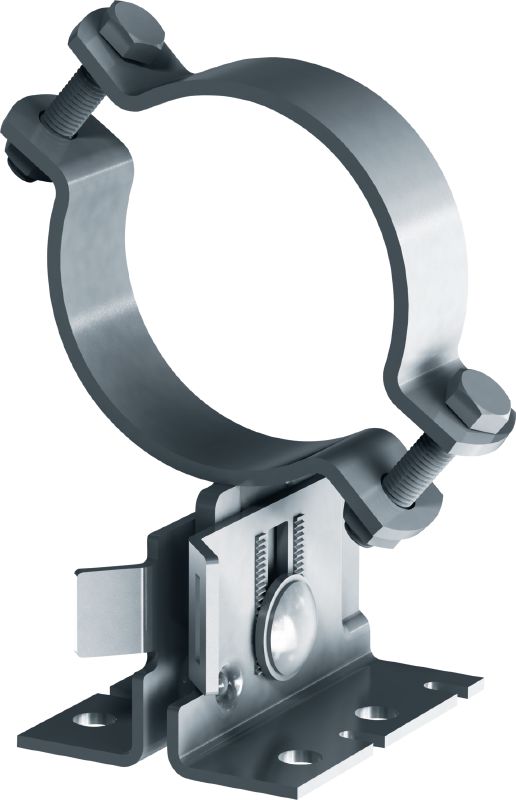

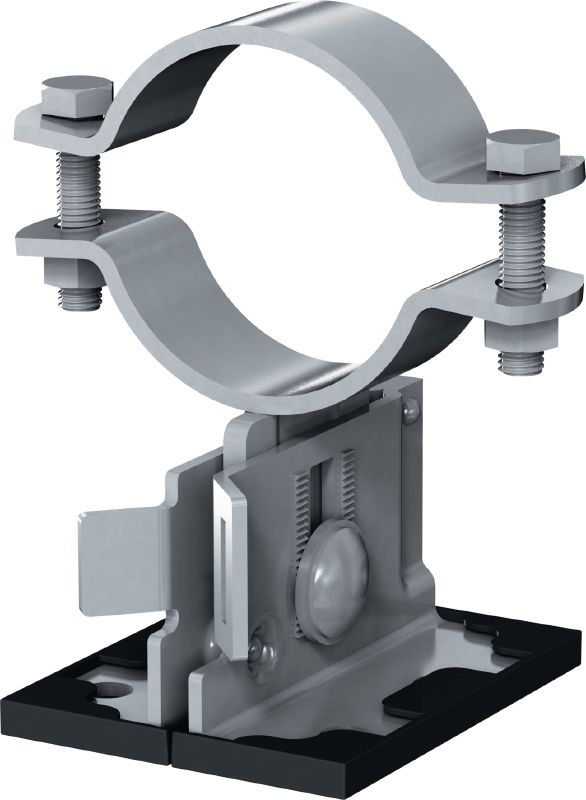

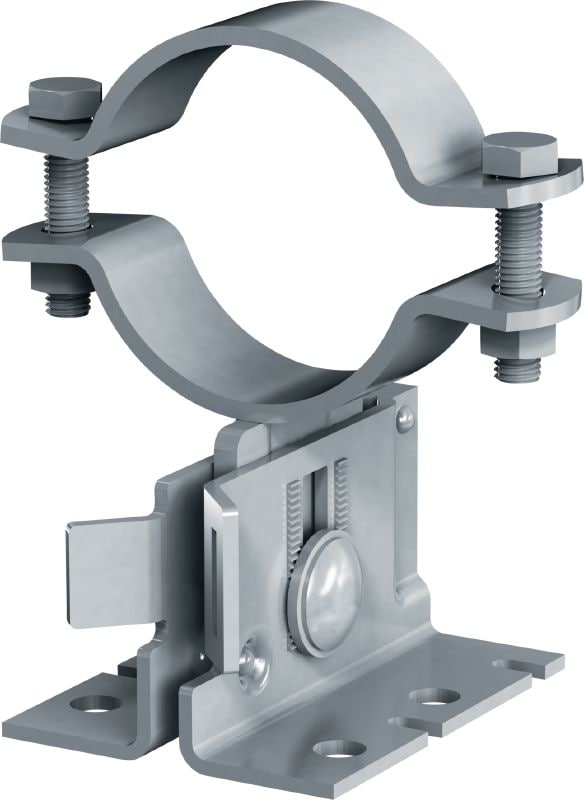

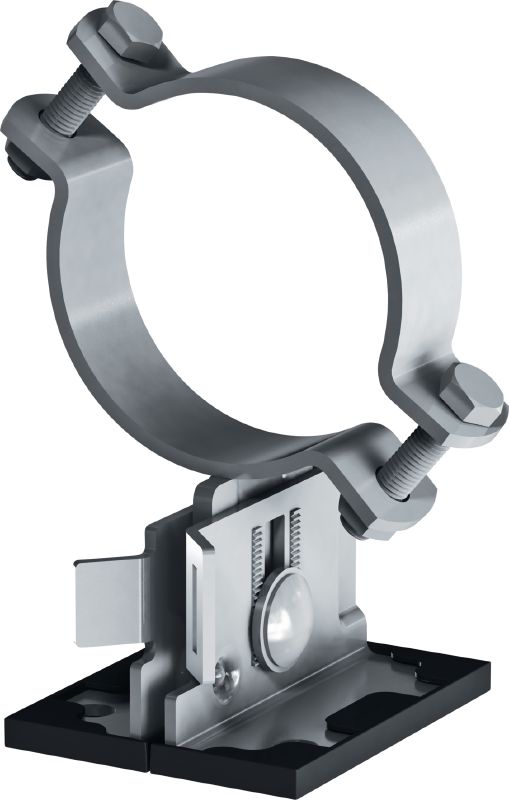

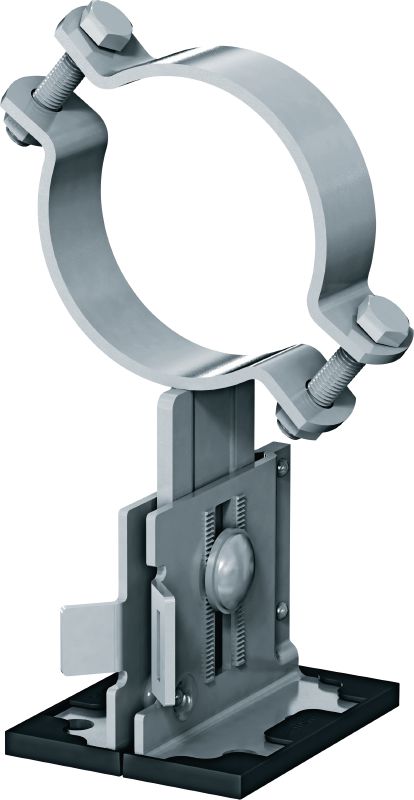

Outdoor coated (OC) buisschoen met hoogte- en hellingverstelling voor zware industriële toepassingen met buitendiameter van 21-173 mm (1/2" tot 6")

  • Brandwerend (Ja/nee): Nee
  • Temperatuurweerstand: -20 - 300 °C
  • Materiaalsamenstelling: Grondplaat: S280GD /Aangep POSVLAK-C, Bogen: S235JR - DIN EN 10025, Middenplaat: S235JR - DIN EN 10025, Schuifplaat: PA66 + GF30, Bout: staalkwaliteit 8.8, moer: staalkwaliteit 8

Hilti klanten zochten ook naar BuisschoenBuisvoetLeidingschoenPijpbeugel of Buisklem.

Selecteer opties

Klembereik - D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 163 - 173 mm
Hoogte boven de grond tot de basis van de buis
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nominale buisgrootte (imperial)
  • 1/2 in
  • 3/4 in
  • 1 in
  • 1-1/4 in
  • 1-1/2 in
  • 2 in
  • 2-1/2 in
  • 3 in
  • 3-1/2 in
  • 4 in
  • 5 in
  • 6 in
Nominale buisafmeting
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 150 mm
Verpakkingseenheid
  • 4 Stk
  • 8 Stk
Product opties
Hoeveelheid
Pakketten
Totaal Stuks
1
Je kunt je bedrijfsprijzen niet zien

Log in of registreer om je bedrijfsprijzen te zien.

Nettoprijs met korting

Van EUR 199,37

Technische gegevens

Brandwerend (Ja/nee)
Nee
Temperatuurweerstand
-20 - 300 °C
Materiaalsamenstelling
Grondplaat: S280GD /Aangep POSVLAK-C, Bogen: S235JR - DIN EN 10025, Middenplaat: S235JR - DIN EN 10025, Schuifplaat: PA66 + GF30, Bout: staalkwaliteit 8.8, moer: staalkwaliteit 8
Materiaaldikte
grondplaat: 4 mm, Middenplaat: 7 mm, Schuifplaat: 3 mm, Gekartelde ring: 4 mm
Oppervlakte afwerking
Buiten gecoat - HDG
Thermisch verzinkt
Ja
Roestvrij staal
Nee
Omgevingsomstandigheden
Buiten, lage tot matige corrosie (C3 / C4 - laag)
Type basismateriaal
Beton, Staal, Modulaire Support
Moersleutelmaat (input)
19 mm
Aanspankoppel voor hoogte-aanpassing
50 Nm
Lengte
140.5 mm
Aanvullende productinformatie
Wrijvingscoëfficiënt - Glijplaat (PA66-GF30) op zink-magnesiumoppervlak: 0,146, Wrijvingscoëfficiënt - Glijplaat (PA66-GF30) op thermisch verzinkt oppervlak: 0,129, Wrijvingscoëfficiënt - Glijplaat (PA66-GF30) op elektrolytisch verzinkt oppervlak: 0,177

Documenten

Functies en toepassingen

Functionaliteiten

  • Veelzijdig inzetbaar: gebruik dezelfde buisschoen voor vaste-, schuif-, geleide- of vrijstaande steunen op Hilti modulaire balken, stalen balken en beton
  • Uitgebreide softwareondersteuning: vereenvoudig de berekening met behulp van PROFIS, Hilti FixPoint Calculator, BIM/CAD bibliotheek en verschillende plug-ins
  • Belastinggegevens en documentatie beschikbaar: ontwerp conform EN13480-3, Eurocode 3 en MSS-SP58 richtlijnen voor leidingsteuncomponenten
  • Snellere installatie ter plaatse: pas de hoogte en helling gemakkelijk aan nadat de buisschoen op zijn plaats is bevestigd
  • Breder klembereik: geschikt voor verschillende leidingen met of zonder extra inleg

Toepassingen

  • Bevestiging van leidingen op stalen balken, beton of Hilti modulaire draagbalken
  • Leidinginstallaties in onshore industriële, stroomopwekkings-, farmaceutische, elektronica- of automobielfabrieken
  • Geschikt voor toepassingstemperaturen tot 300 °C en een isolatiedikte tot 220 mm
  • Aanbevolen voor gebruik binnen of buiten met lage tot matige vervuiling (C3)

Bekijk de individuele items voor goedkeurings- of certificaatinformatie.
