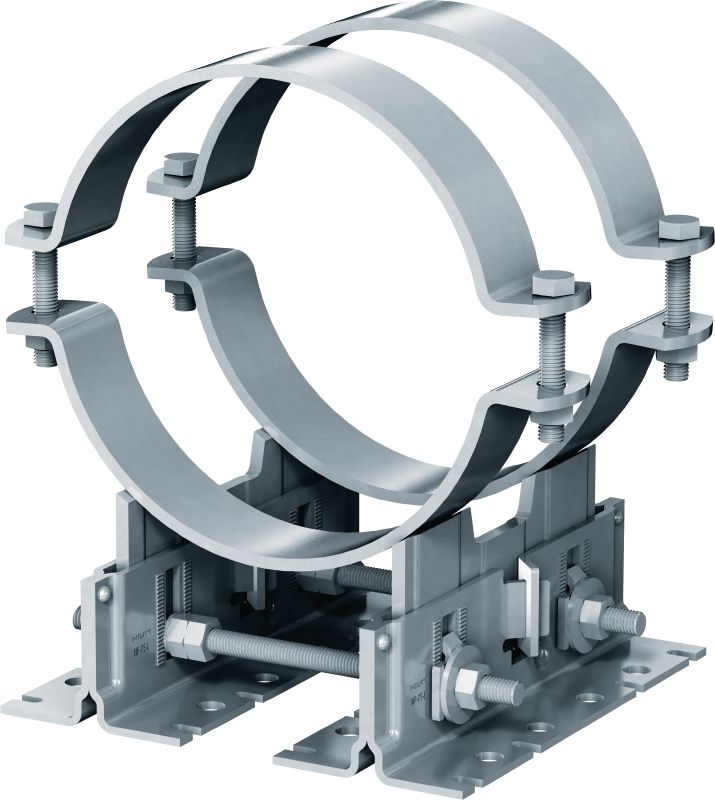

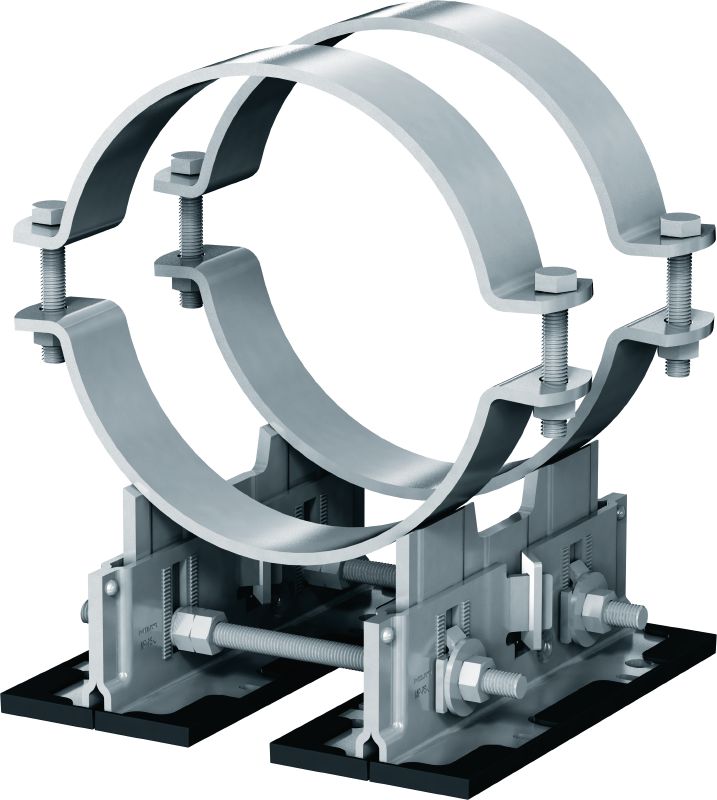

Outdoor coated (OC) buisschoen met hoogte- en hellingverstelling voor zware industriële toepassingen met buitendiameter van 217-610 mm (8" tot 24")

  • Brandwerend (Ja/nee): Nee
  • Temperatuurweerstand: -20 - 300 °C
  • Materiaalsamenstelling: Grondplaat: S280GD /Aangep POSVLAK-C, Bogen: S235JR - DIN EN 10025, Middenplaat: S235JR - DIN EN 10025, Schuifplaat: PA66 + GF30, Bout: staalkwaliteit 8.8, moer: staalkwaliteit 8

Hilti klanten zochten ook naar BuisvoetBevestigingselement of Leidingsschoen.

Selecteer opties

Klembereik - D
  • 217 - 227 mm
  • 244 - 254 mm
  • 267 - 277 mm
  • 318 - 328 mm
  • 350 - 360 mm
  • 401 - 411 mm
  • 452 - 462 mm
  • 503 - 513 mm
  • 605 - 615 mm
Hoogte boven de grond tot de basis van de buis
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nominale buisgrootte (imperial)
  • 8 in
  • 10 in
  • 12 in
  • 14 in
  • 16 in
  • 18 in
  • 20 in
  • 24 in
Nominale buisafmeting
  • 200 mm
  • 250 mm
  • 300 mm
  • 350 mm
  • 400 mm
  • 450 mm
  • 500 mm
  • 600 mm
Verpakkingseenheid
  • 1 Stk
Product opties
Hoeveelheid
Pakketten
Totaal Stuks
1
Je kunt je bedrijfsprijzen niet zien

Log in of registreer om je bedrijfsprijzen te zien.

Nettoprijs met korting

Van EUR 203,53

Technische gegevens

Brandwerend (Ja/nee)
Nee
Temperatuurweerstand
-20 - 300 °C
Materiaalsamenstelling
Grondplaat: S280GD /Aangep POSVLAK-C, Bogen: S235JR - DIN EN 10025, Middenplaat: S235JR - DIN EN 10025, Schuifplaat: PA66 + GF30, Bout: staalkwaliteit 8.8, moer: staalkwaliteit 8
Materiaaldikte
grondplaat: 4 mm, Middenplaat: 7 mm, Schuifplaat: 3 mm, Gekartelde ring: 4 mm
Oppervlakte afwerking
Buiten gecoat - HDG
Thermisch verzinkt
Ja
Roestvrij staal
Nee
Omgevingsomstandigheden
Buiten, lage tot matige corrosie (C3 / C4 - laag)
Type basismateriaal
Beton, Staal, Modulaire Support
Moersleutelmaat (input)
19 mm
Aanspankoppel voor hoogte-aanpassing
50 Nm
Lengte
255.8 mm
Aanvullende productinformatie
Glijplaat met een lage wrijvingscoëfficiënt (PA66-GF30) op een zink-magnesiumoppervlak: 0,146, Glijplaat met een lage wrijvingscoëfficiënt (PA66-GF30) op een thermisch verzinkt oppervlak: 0,129, PA66-GF30 vs Zn: 0,177

Documenten

Functies en toepassingen

Functionaliteiten

  • Veelzijdig inzetbaar: gebruik dezelfde buisschoen voor vaste-, schuif-, geleide- of vrijstaande steunen op Hilti modulaire balken, stalen balken en beton
  • Uitgebreide softwareondersteuning: vereenvoudig de berekening met behulp van PROFIS, Hilti FixPoint Calculator, BIM/CAD bibliotheek en verschillende plug-ins
  • Belastinggegevens en documentatie beschikbaar: ontwerp conform EN13480-3, Eurocode 3 en MSS-SP58 richtlijnen voor leidingsteuncomponenten
  • Snellere installatie ter plaatse: pas de hoogte en helling gemakkelijk aan nadat de buisschoen op zijn plaats is bevestigd
  • Breder klembereik: geschikt voor verschillende leidingen met of zonder extra inleg

Toepassingen

  • Bevestiging van leidingen op stalen balken, beton of Hilti modulaire draagbalken
  • Leidinginstallaties in onshore industriële, stroomopwekkings-, farmaceutische, elektronica- of automobielfabrieken
  • Geschikt voor toepassingstemperaturen tot 300 °C en een isolatiedikte tot 220 mm
  • Aanbevolen voor gebruik binnen of buiten met lage tot matige vervuiling (C3)

Bekijk de individuele items voor goedkeurings- of certificaatinformatie.
