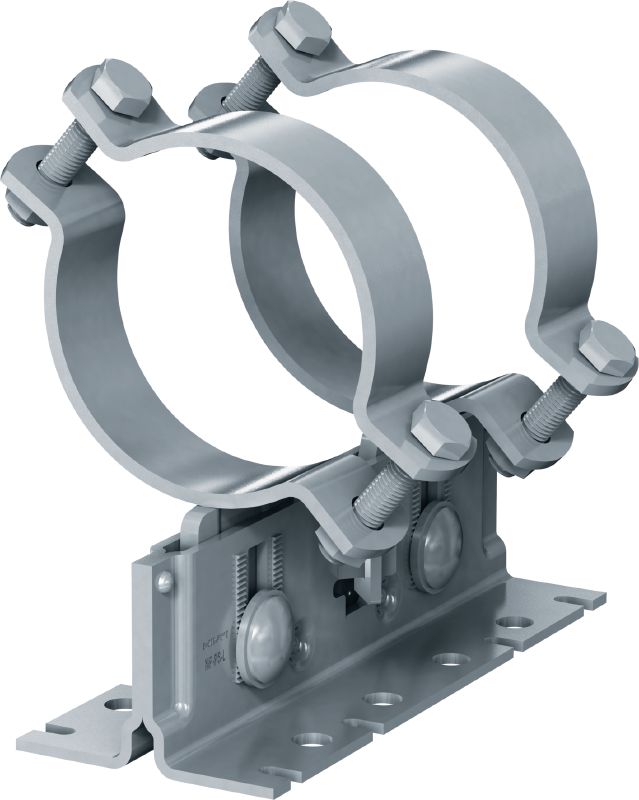

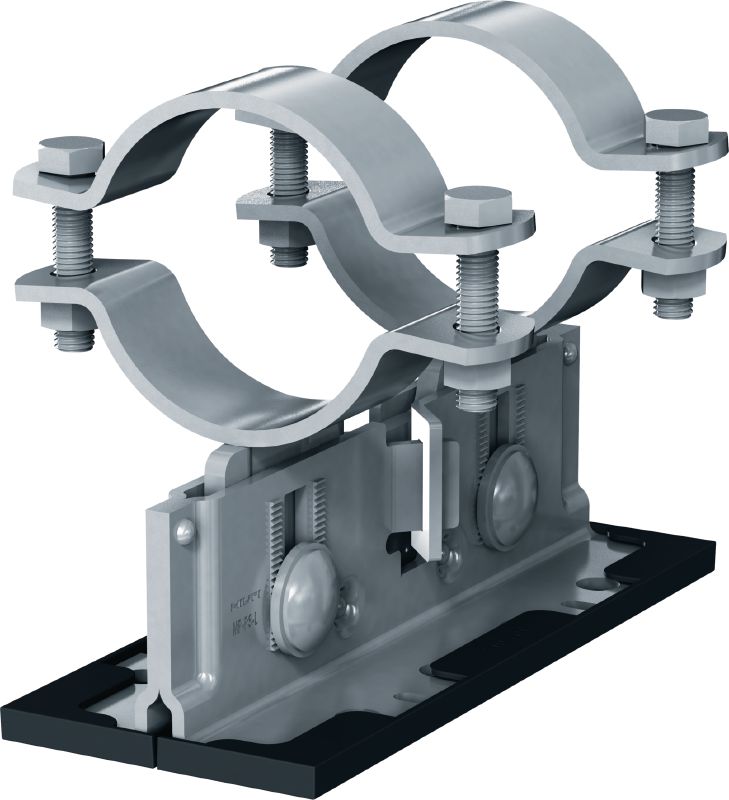

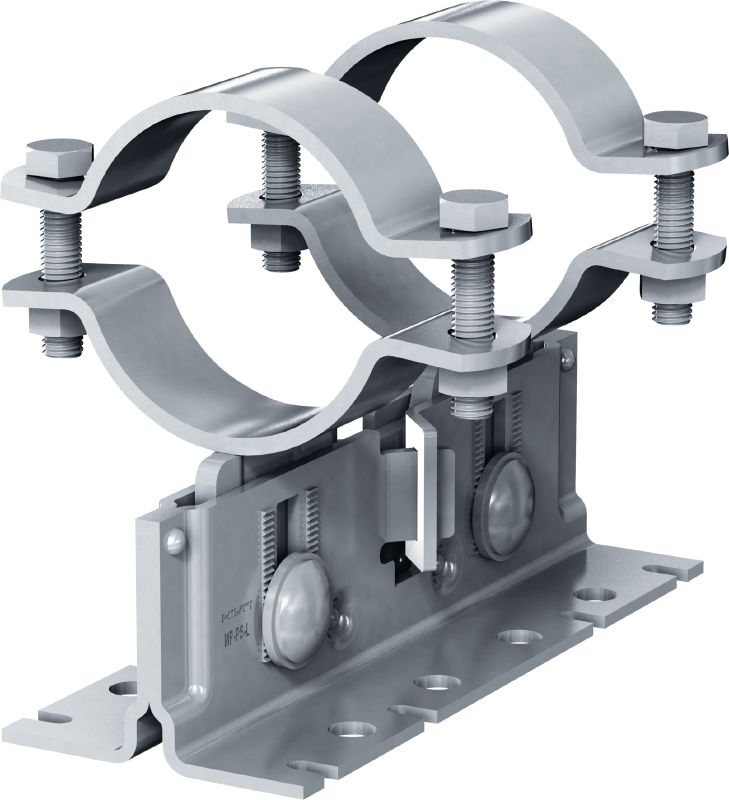

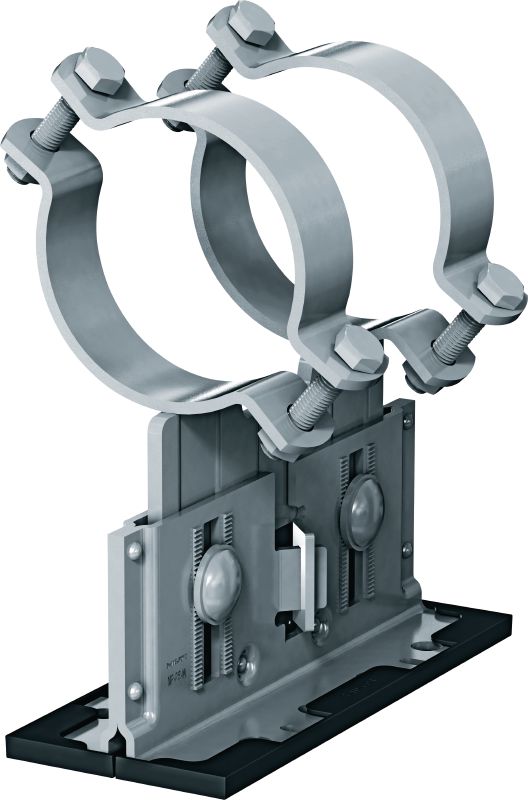

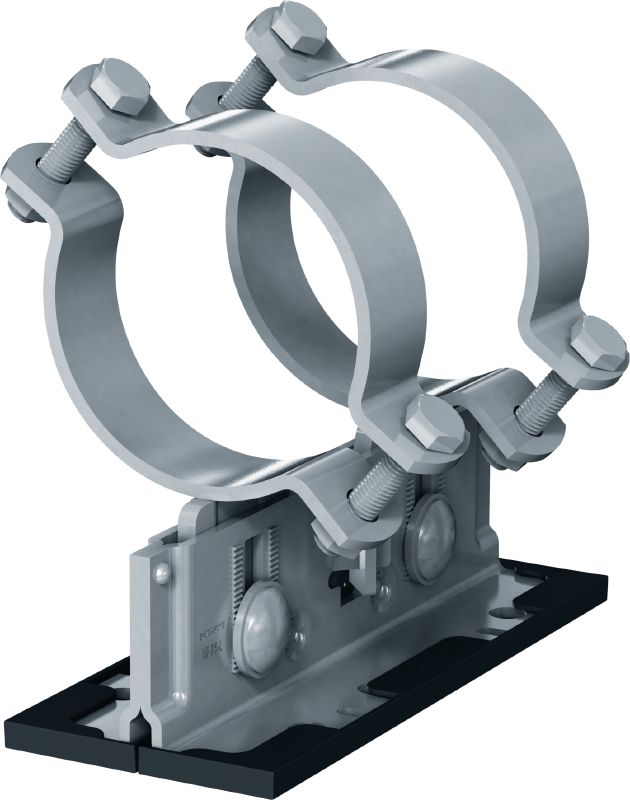

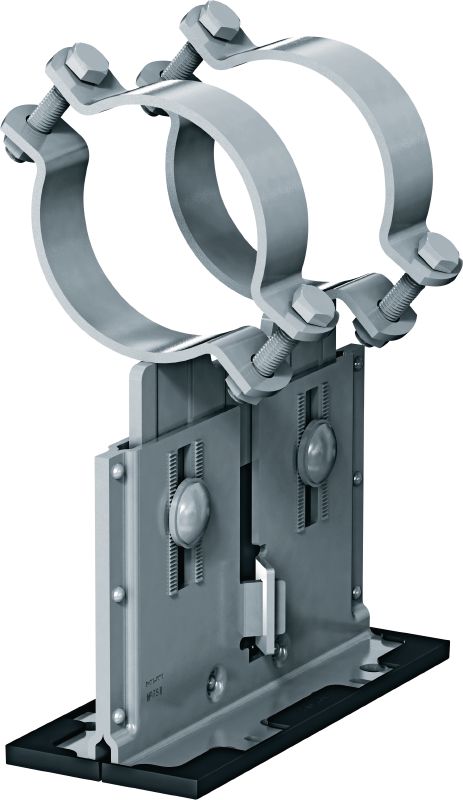

MP-PS 2-2 Buisschoen

Buisschoen MP-PS H2-2 267-277 10" OC #2331031

Outdoor coated (OC) buisschoen met hoogte- en hellingverstelling voor zware industriële toepassingen met buitendiameter van 21-328 mm (1/2" tot 12")

  • Klembereik - D: 267 - 277 mm
  • Nominale buisgrootte (imperial): 10 in
  • Nominale buisafmeting: 250 mm

Hilti klanten zochten ook naar BuisschoenBuisvoetLeidingschoenPijpbeugel of Buisklem.

Selecteer opties

Klembereik - D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 163 - 173 mm
  • 192 - 202 mm
  • 217 - 227 mm
  • 244 - 254 mm
  • 267 - 277 mm
  • 318 - 328 mm
Hoogte boven de grond tot de basis van de buis
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nominale buisgrootte (imperial)
  • 1/2 in
  • 3/4 in
  • 1 in
  • 1-1/4 in
  • 1-1/2 in
  • 2 in
  • 2-1/2 in
  • 3 in
  • 3-1/2 in
  • 4 in
  • 5 in
  • 6 in
  • 7 in
  • 8 in
  • 10 in
  • 12 in
Nominale buisafmeting
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 150 mm
  • 200 mm
  • 250 mm
  • 300 mm
Verpakkingseenheid
  • 2 Stk
  • 4 Stk
Product opties
Hoeveelheid
Pakketten
Totaal Stuks
2
Je kunt je bedrijfsprijzen niet zien

Log in of registreer om je bedrijfsprijzen te zien.

Nettoprijs met korting

EUR 326,90

EUR 163,45 / 1 Stuk

Technische gegevens

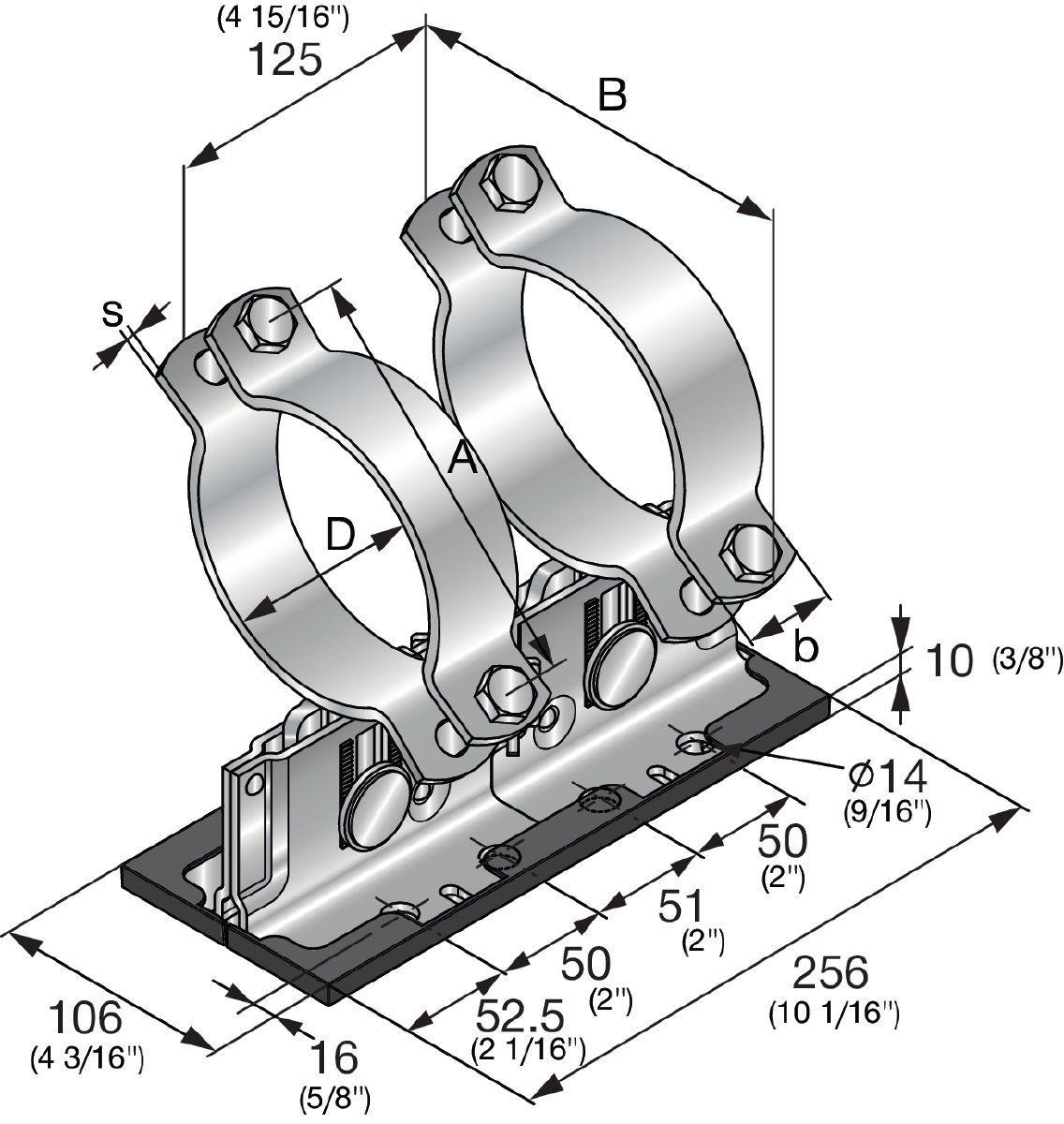

IS_MP-PS L2-2_0002_schwarz (229473)

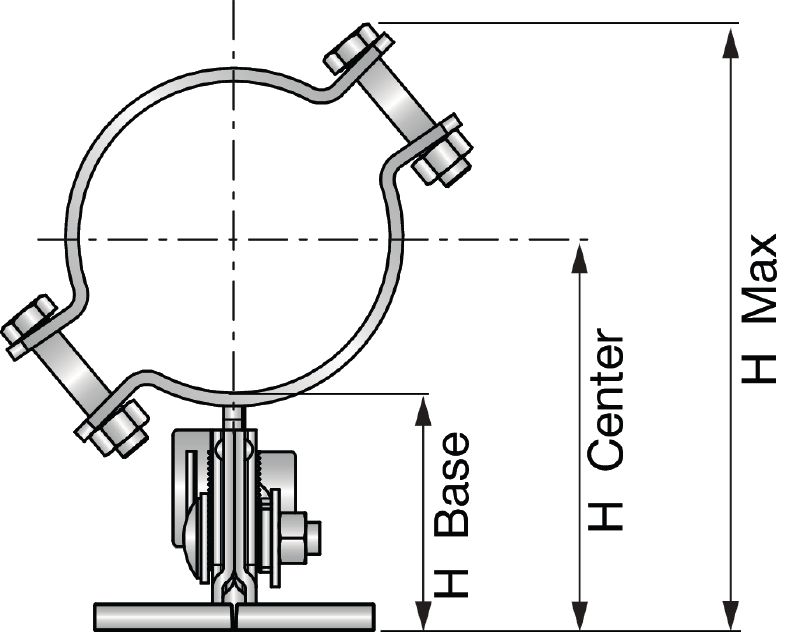

IS_MP-PS front_0002 (229468)
Klembereik - D
267 - 277 mm
Nominale buisgrootte (imperial)
10 in
Nominale buisafmeting
250 mm
Brandwerend (Ja/nee)
Nee
Temperatuurweerstand
-20 - 300 °C
Materiaalsamenstelling
Grondplaat: S280GD /Aangep POSVLAK-C, Bogen: S235JR - DIN EN 10025, Middenplaat: S235JR - DIN EN 10025, Schuifplaat: PA66 + GF30, Bout: staalkwaliteit 8.8, moer: staalkwaliteit 8
Materiaaldikte
grondplaat: 4 mm, Middenplaat: 7 mm, Schuifplaat: 3 mm, Gekartelde ring: 4 mm
Oppervlakte afwerking
Buiten gecoat - HDG
Thermisch verzinkt
Ja
Roestvrij staal
Nee
Omgevingsomstandigheden
Buiten, lage tot matige corrosie (C3 / C4 - laag)
Type basismateriaal
Beton, Staal, Modulaire Support
Klemschroef
M16x80
Aanhaalkoppel
60 Nm
Moersleutelmaat (input)
19 mm
Aanspankoppel voor hoogte-aanpassing
50 Nm
Dwarsdoorsnede breedte - b
50 mm
Doorsneebreedte en dikte - s
6 mm
Doorsneebreedte en dikte (b x s)
50 x 6 mm
Hoogte - H
483 mm
Hoogte boven de grond tot de basis van de buis
171 - 223.5 mm
Hoogte boven de grond tot de basis van de buis min.
171 mm
Hoogte boven de grond tot de basis van de buis min. (conversie inch-breuk)
6-11/16 in
Hoogte boven de grond tot de basis van de buis max.
223.5 mm
Hoogte boven de grond tot de basis van de buis max. (conversie inch-breuk)
8-3/4 in
Hoogte boven de grond tot het midden van de buis
309.5 - 362 mm
Hoogte boven de grond tot het midden van de buis min.
309.5 mm
Hoogte boven de grond tot het midden van de buis min. (conversie inch-breuk)
12-3/16 in
Hoogte boven de grond tot het midden van de buis max.
362 mm
Hoogte boven de grond tot het midden van de buis max. (conversie inch-breuk)
14-1/4 in
Breedte - B
335 mm
Lengte
255.8 mm
Gewicht
9.14 kg
Aanvullende productinformatie
Wrijvingscoëfficiënt - Glijplaat (PA66-GF30) op zink-magnesiumoppervlak: 0,146, Wrijvingscoëfficiënt - Glijplaat (PA66-GF30) op thermisch verzinkt oppervlak: 0,129, PA66-GF30 vs Zn: 0,177

Documenten

Functies en toepassingen

Functionaliteiten

  • Veelzijdig inzetbaar: gebruik dezelfde buisschoen voor vaste-, schuif-, geleide- of vrijstaande steunen op Hilti modulaire balken, stalen balken en beton
  • Uitgebreide softwareondersteuning: vereenvoudig de berekening met behulp van PROFIS, Hilti FixPoint Calculator, BIM/CAD bibliotheek en verschillende plug-ins
  • Belastinggegevens en documentatie beschikbaar: ontwerp conform EN13480-3, Eurocode 3 en MSS-SP58 richtlijnen voor leidingsteuncomponenten
  • Snellere installatie ter plaatse: pas de hoogte en helling gemakkelijk aan nadat de buisschoen op zijn plaats is bevestigd
  • Breder klembereik: geschikt voor verschillende leidingen met of zonder extra inleg

Toepassingen

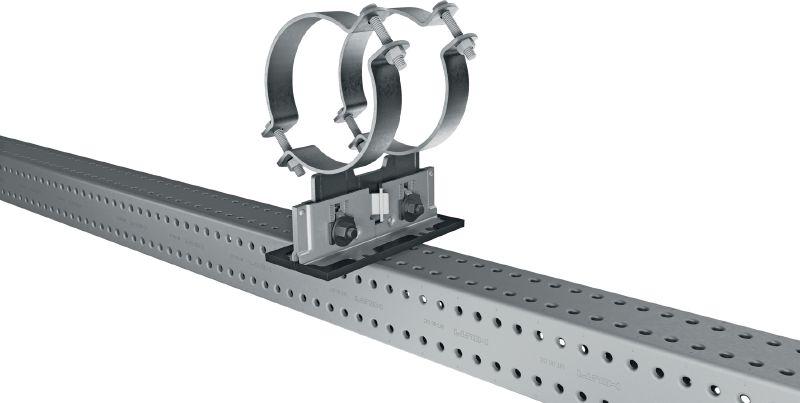

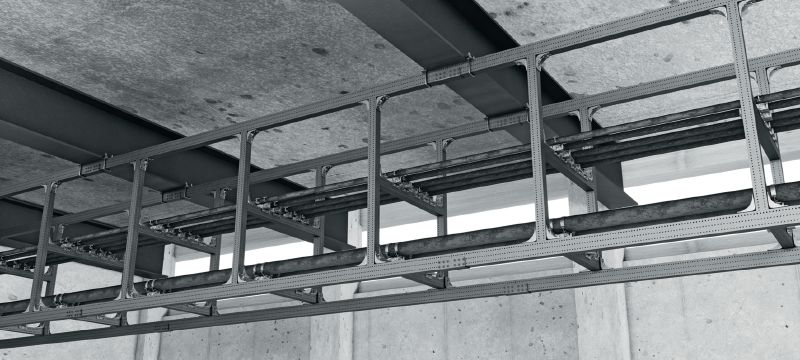

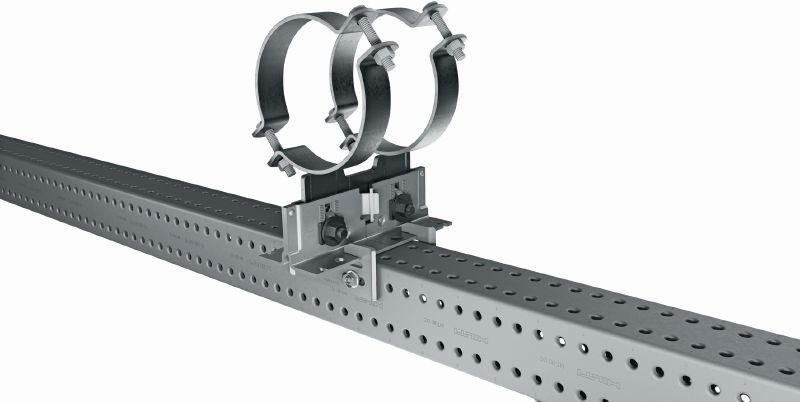

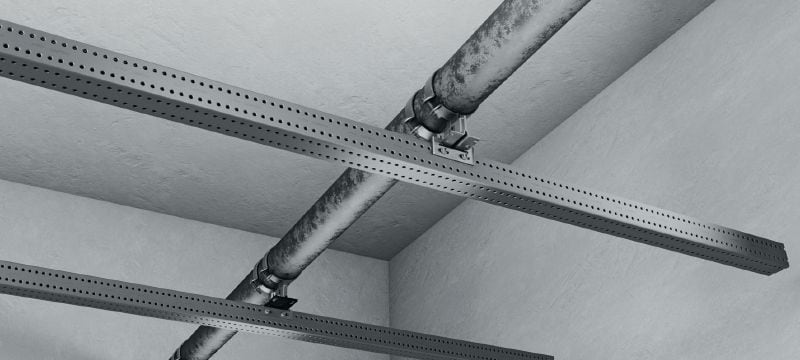

  • Bevestiging van leidingen op stalen balken, beton of Hilti modulaire draagbalken
  • Leidinginstallaties in onshore industriële, stroomopwekkings-, farmaceutische, elektronica- of automobielfabrieken
  • Geschikt voor toepassingstemperaturen tot 300 °C en een isolatiedikte tot 220 mm
  • Aanbevolen voor gebruik binnen of buiten met lage tot matige vervuiling (C3)
