Spoortunnel
BIM in de tunnelbouw
Toepassingen
Wapening verlijmen
In tunnels met TBM-tunneling worden cirkelvormige doorsneden gemaakt. Aanvullende componenten zoals dwarsdoorgangen of verlaagde plafonds moeten daarom op een later tijdstip worden aangesloten. Hiervoor wordt wapening ingelijmd als overlappinglas of eindverankering.
Bevestiging van de bovenleiding
Aan de binnenschaal van de tunnel zijn supports voor bovenleidingen bevestigd. In sommige gevallen moeten deze speciaal worden geïsoleerd om corrosie door zwerfstroom te voorkomen. De bevestigingsondergrond kan een combinatie zijn van beton, baksteen of natuursteen. Vanwege de kromming van de binnenschaal van de tunnel kan meestal afstandsmontage worden uitgevoerd.
Bevestiging van leuningen
In geval van een ongeval zijn leuningen bedoeld om de snelle en veilige evacuatie van personen te ondersteunen
Bevestiging van leidingen
Leidingtracés vereisen duurzame ondersteuningssystemen en bevestigingsoplossingen. Afhankelijk van de plaats in de tunneldoorsnede, of het nu achter de wandbekleding is, onder de rijbaan of boven het verlaagde plafond, zijn er verschillende eisen en systeemoplossingen.
Bevestiging van verlichtings-, besturings-, signalerings- en telecommunicatietechniek
De juiste verlichting in combinatie met veiligheidsrelevante signaleringssystemen levert een doorslaggevende bijdrage aan de veiligheid in de tunnel. De eisen zijn bijzonder hoog en de planning is de taak van specialisten. De ene tunnel is de andere niet.
Bevestigingen in schachten

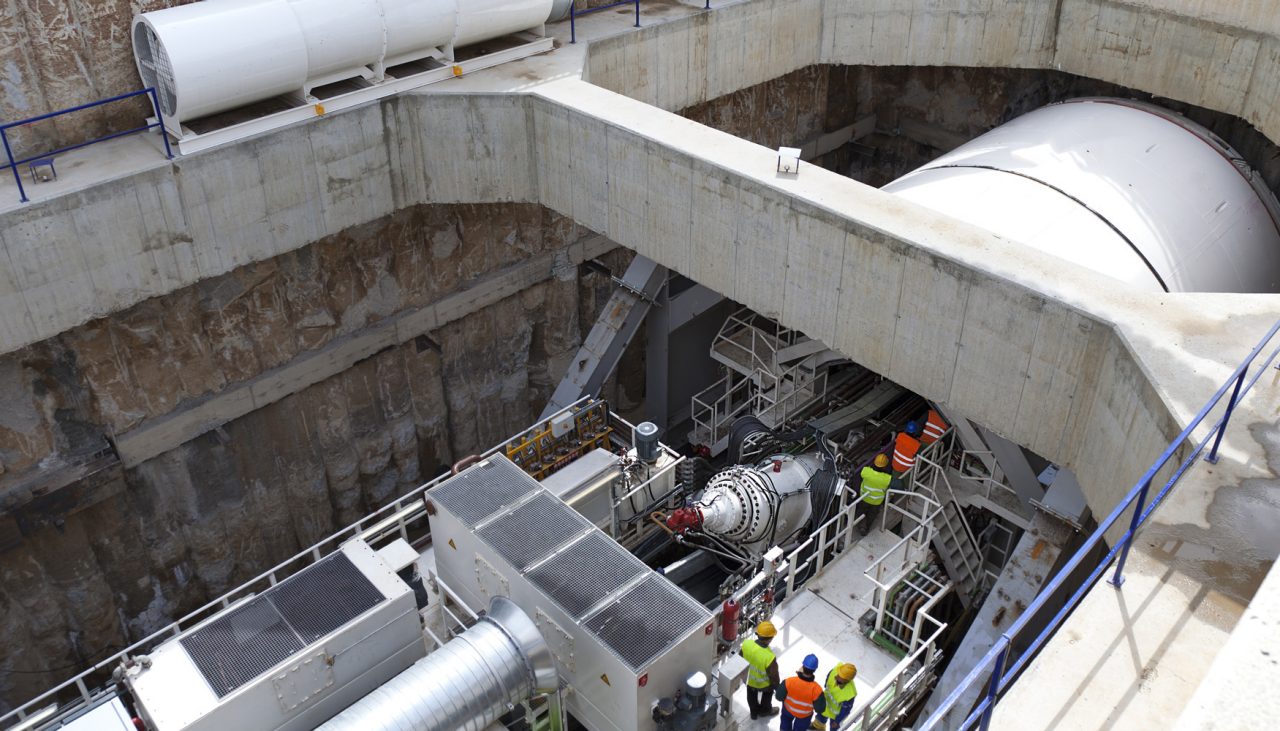

TBM start- en eindschachten vereisen uitgebreide bevestigingsoplossingen, zoals de verbinding van horizontale versterkingen met de schachtwand en trap-, buis- en TBM-startringbevestigingen.
Bevestiging van wapeningsnetten voor spuitbeton
De bekleding van een tunnel en de schacht kan worden gedaan met spuitbeton. Om scheuren te voorkomen of te minimaliseren, wordt de spuitbetonlaag meestal versterkt met wapeningsnet. De wapening wordt op zijn plaats gehouden door speciale bevestigingsoplossingen.
Tijdelijke kabelgoot en leidingbevestigingen
Hoog- en laagspanningskabels, water- en persluchtleidingen die voor de tunnelwerkzaamheden worden gebruikt, worden tijdelijk aan wanden bevestigd. Vooral bij lange tunnels en TBM-tunnels, is de tijdelijke installatie meestal zeer uitgebreid.
Tijdelijke bevestigingen van ventilatie, verlichting en meetapparatuur
Tijdens de bouw- en renovatiewerkzaamheden in de tunnel moet voldoende ventilatie en verlichting gewaarborgd zijn. Ventilatie kan ook worden gebruikt om het tunnelmilieu te koelen. De tijdelijke ventilatiekanalen worden meestal bevestigd aan een draadeinde aan het tunneldek.
