Hoe kan ik een chemische door-en-door verankering realiseren?
Een chemische door-en-door verankering brengt een aantal uitdagingen met zich mee als de verankeringsprocedure wordt uitgevoerd zoals gebruikelijk het geval is (boren, mortel injecteren, anker installeren).

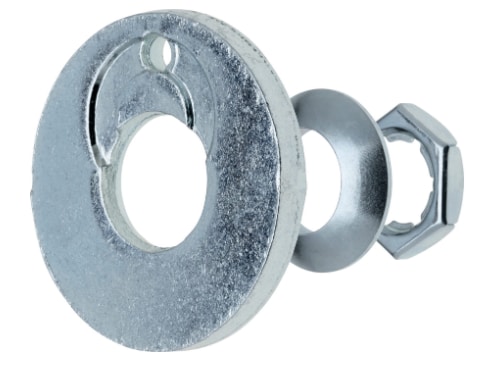

Om ervoor te zorgen dat een door-en-door verbinding goed wordt uitgevoerd, dient gebruikt gemaakt te worden van 2 Hilti Dynamische Vulsets zie figuur 1 (1 aan elke zijde).

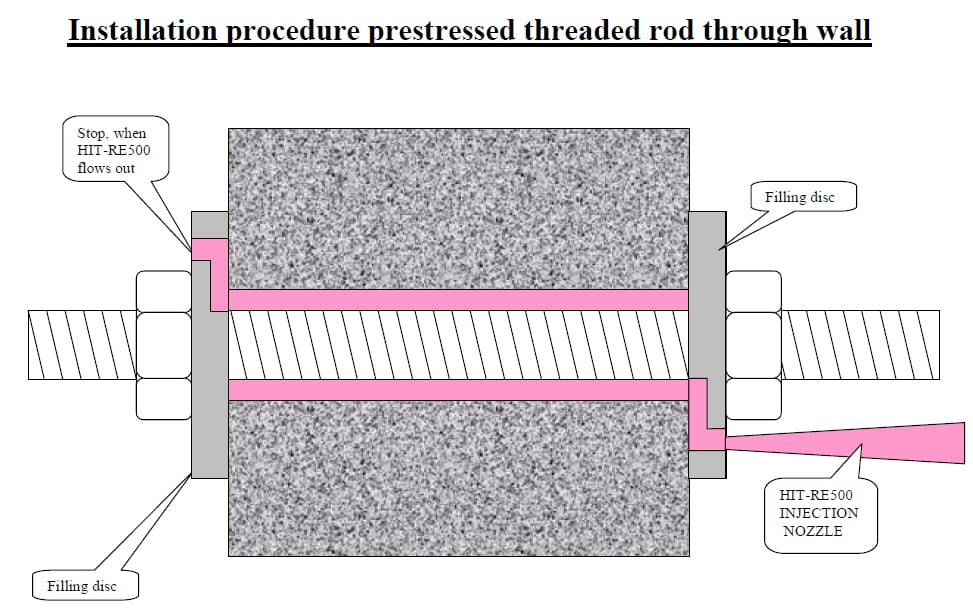

De ring van de set heeft een gat waarin de mortel geïnjecteerd kan worden (zie figuur 2). Via het kanaaltje aan de achterzijde van de ring vloeit de geïnjecteerde mortel naar het gat in de ondergrond. Op deze wijze vult de mortel de ruimte rondom de ankerstang. Een schematische afbeelding van deze procedure is hieronder toegevoegd.
De mortel dient geïnjecteerd te worden totdat deze uit het gaatje in de ring van de Vulset aan de andere zijde van de door-en-door verbinding loopt. De verankering verloopt, dus, aan de hand van de volgende stappen:
- Boor het gat door de wand.
- Plaats de ankerstang in het gat.
- Draai de HILTI Dynamische Vulset aan beiden kanten op de ankerstang.
- Draai de moer van de vulset vast
- Injecteer de mortel in het gaatje van 1 van de 2 Vulsets.
- Blijf injecteren tot de mortel uit het gaatje van de andere Vulset loopt.
- Stop met injecteren.
HILTI heeft zelf een aantal testen uitgevoerd met de procedure van het chemisch door-en-door verankeren en doet daaruit de volgende bevindingen:
- Twee personen zijn nodig voor de montage. Een persoon dient de mortel te injecteren en de ander dient te melden wanneer de mortel zichtbaar wordt aan de andere zijde.
- Bij het hamerboren ontstaat er een krater aan de achterzijde van de wand die het verlijmen bemoeilijkt. Voorkeur gaat uit naar diamantgeboorde gaten
- Men kan de staalconstructie eerst plaatsen en daarna de dynamic set gebruiken. Voorwaarde hiervoor:
- In de staalconstructie moeten overmaatse gaten zitten om het injecteren te vergemakkelijken.
- Voorkomen dient te worden dat de lijm tussen de voetplaat en het beton wegvloeit. Hiervoor zou men een dammetje moeten maken van mortel of PUR.
Deze testen zijn uitgevoerd voor M20 en M24 ankerstangen. Voor deze maten wordt geadviseerd gaten te boren met een diameter van 25mm en 28mm, respectievelijk. Deze overmaatse gaten zorgen voor een gemakkelijkere vloei van de mortel rondom de ankerstang.
Heeft u meer vragen over een chemische door-en-door verankering, stel ze dan gemakkelijk onder deze thread!
Met vriendelijke groeten,
Team Ask Hilti
