MP-PS Lasbare buisschoen

CG003834_v1 (2842619)
CG003875_v1 (2842849)
CG003839_v4re (2842682)
CG003840_v3 (2842690)
CG003838_v2re (2842655)
CG003835_v1 (2842624)
CG003836_v1 (2842633)
LCG003837_v4_cropped (2843431)
MP-PS M2-WS NC with dimensions (2859547)

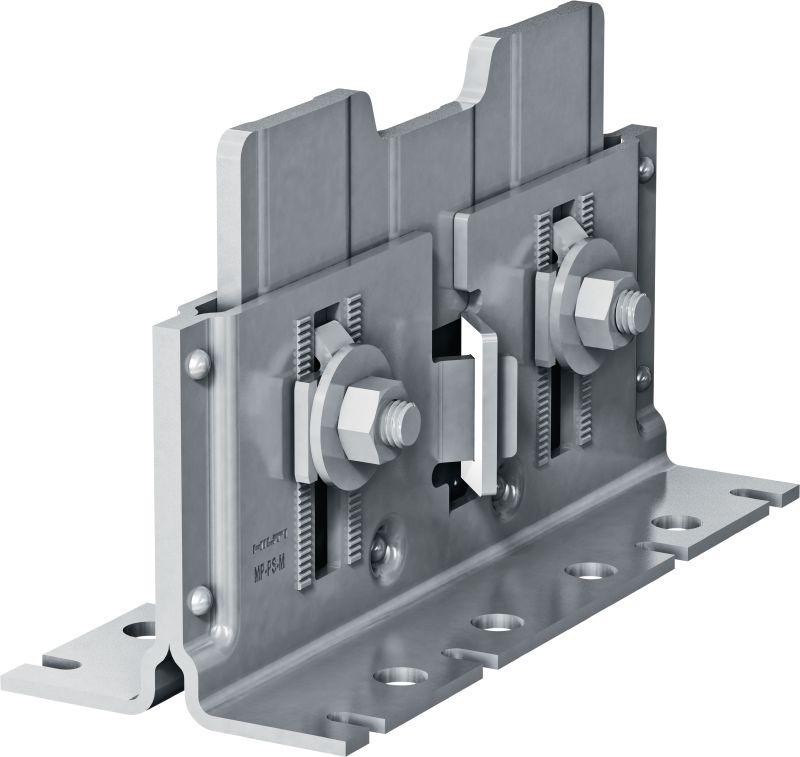

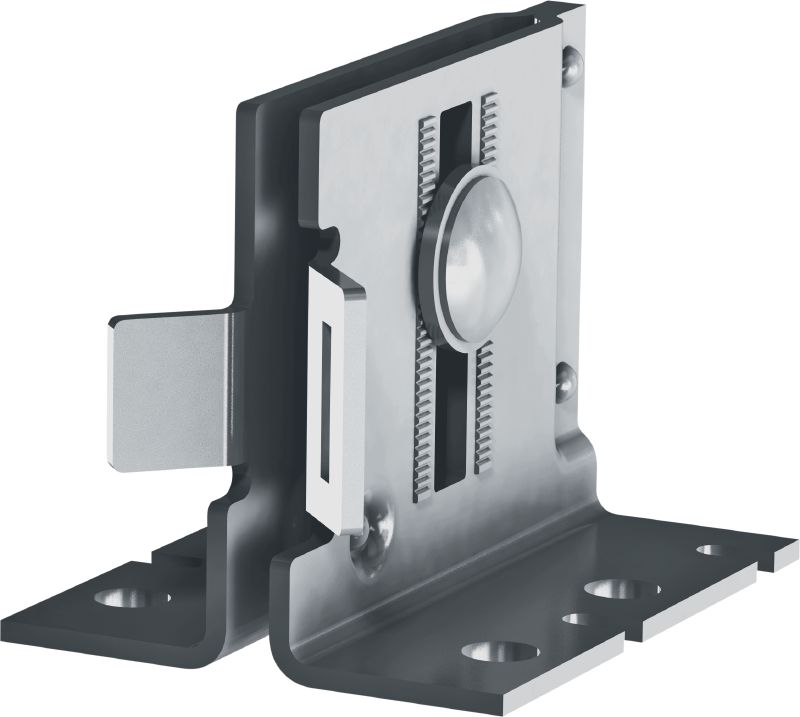

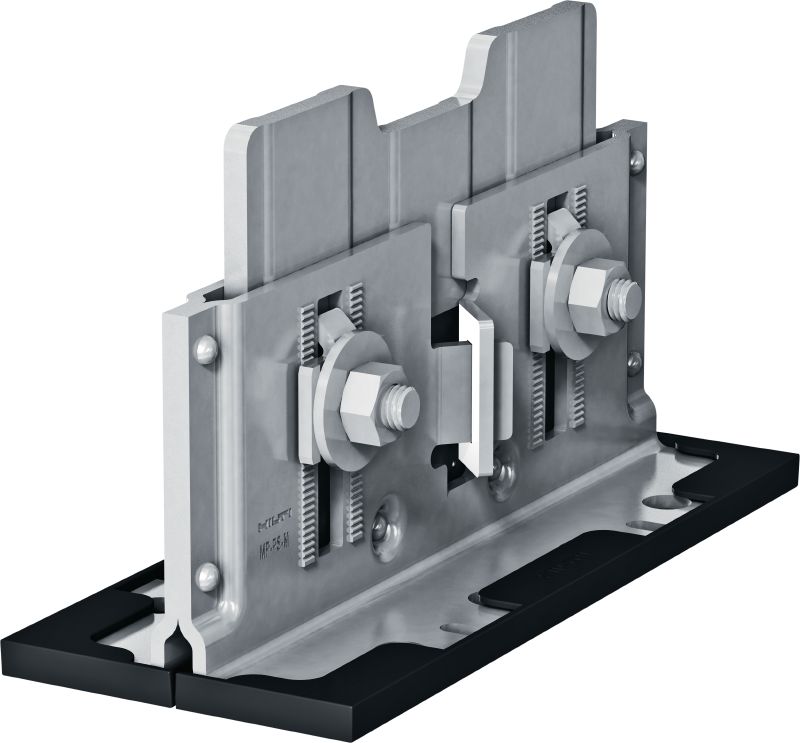

Buisschoen met lasbare pijpinterface en hoogte- en hellingverstelling in zware industriële toepassingen met buitendiameter van 21-328 mm (1/2" tot 12")

  • Brandwerend (Ja/nee): Nee
  • Temperatuurweerstand: -20 - 300 °C
  • Materiaalsamenstelling: Grondplaat: S280GD /Aangep POSVLAK-C, Middenplaat: S235JR - DIN EN 10025, Schuifplaat: PA66 + GF30, Bout: staalkwaliteit 8.8, moer: staalkwaliteit 8

Hilti klanten zochten ook naar Leidingsklem of Leidingsschoen.

Selecteer opties

Hoogte boven de grond tot de basis van de buis
  • 107 - 162 mm
  • 110 - 165 mm
Verpakkingseenheid
  • 1 Stk
  • 4 Stk
 Product opties
Hoeveelheid
Pakketten
Totaal Stuks
1
Je kunt je bedrijfsprijzen niet zien

Log in of registreer om je bedrijfsprijzen te zien.

Nettoprijs met korting
Van EUR 19,70

Technische gegevens

Brandwerend (Ja/nee)
Nee
Temperatuurweerstand
-20 - 300 °C
Materiaalsamenstelling
Grondplaat: S280GD /Aangep POSVLAK-C, Middenplaat: S235JR - DIN EN 10025, Schuifplaat: PA66 + GF30, Bout: staalkwaliteit 8.8, moer: staalkwaliteit 8
Materiaaldikte

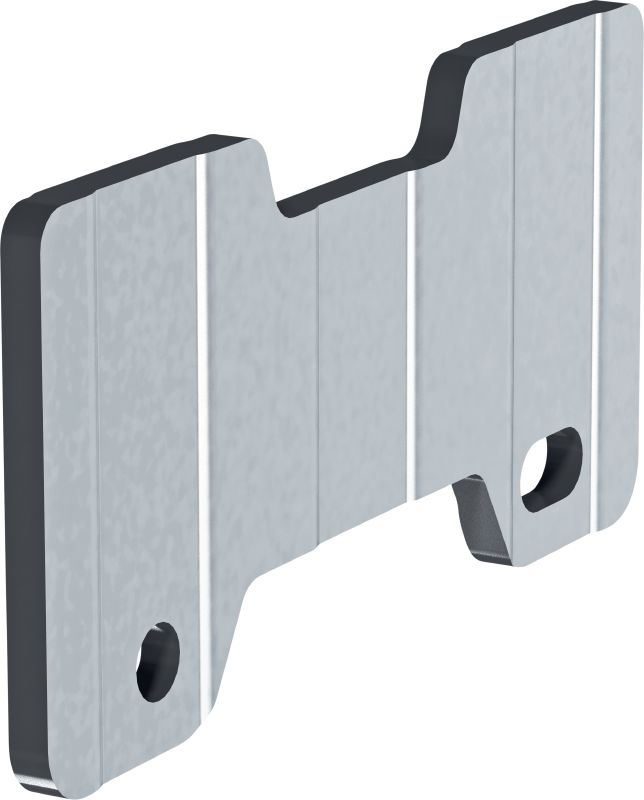

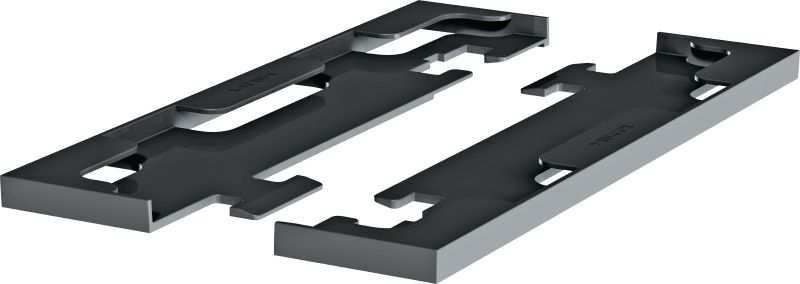

Grondplaat: 4 mm, Lasbare plaat: 7 mm, Schuifplaat: 3 mm, Gekartelde ring: 4 mm
Oppervlakte afwerking
Basis plaat: ZM300, lasbare plaat: niet gecoat
Thermisch verzinkt
Ja
Roestvrij staal
Nee
Omgevingsomstandigheden
Buiten, lage tot matige corrosie (C3 / C4 - laag)
Type basismateriaal
Beton, Staal, Modulaire Support
Moersleutelmaat (input)
19 mm
Aanspankoppel voor hoogte-aanpassing
50 Nm

Documenten

pdf Corrosiehandboek, Engels [ 9.6 MB ]

Functies en toepassingen

Functionaliteiten

  • Veelzijdig inzetbaar: gebruik dezelfde buisschoen voor vaste, schuif-, geleide- of vrijstaande steunen op Hilti modulaire balken, stalen balken en beton
  • Uitgebreide softwareondersteuning: vereenvoudig de berekening met behulp van PROFIS, Hilti FixPoint Calculator, BIM/CAD bibliotheek en verschillende plug-ins
  • Belastinggegevens en documentatie beschikbaar: ontwerp conform EN13480-3, Eurocode 3 en MSS-SP58 richtlijnen voor leidingsteuncomponenten
  • Snellere installatie ter plaatse: pas de hoogte en helling gemakkelijk aan nadat de leiding aan de verbindingsplaat is gelast
  • Vermijd een warmwerkvergunning op de bouwplaats: lasbare leidingverbinding kan worden voorbereid en gelast in de fabriek zonder aanpassingsbeperkingen op de bouwplaats

Toepassingen

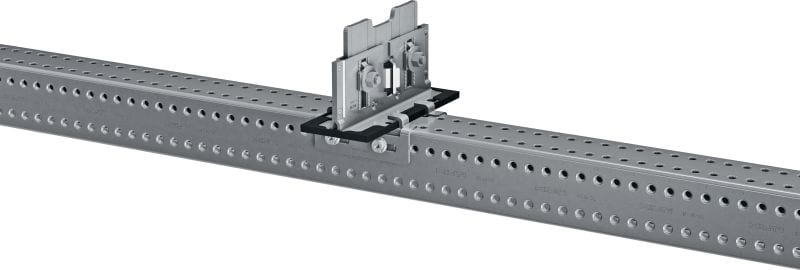

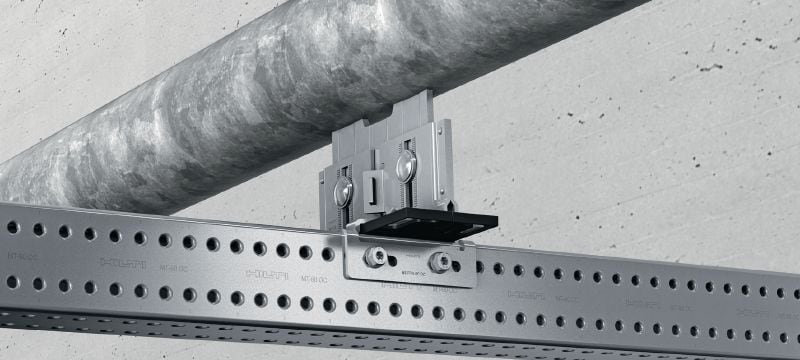

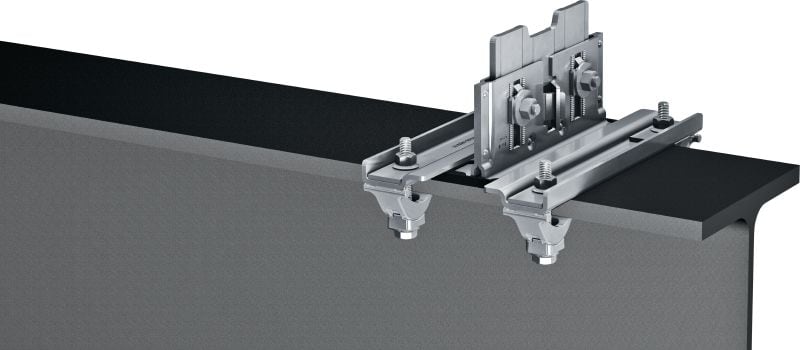

  • Bevestiging van leidingen op stalen balken, beton of Hilti modulaire railsystemen
  • Leidinginstallaties in onshore industriële, stroomopwekkings-, farmaceutische, elektronica- of autofabrieken
  • Geschikt voor leidingen met kleine diameter met temperaturen tot 300°C en een isolatiedikte tot 162 mm
  • Aanbevolen voor gebruik in binnen- of buitenomgevingen met lage tot matige vervuiling (C3 / C4 - laag)

Bekijk de individuele items voor goedkeurings- of certificaatinformatie.
