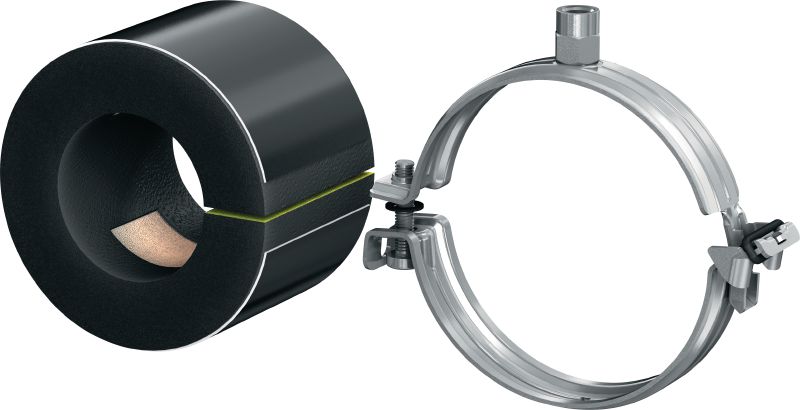

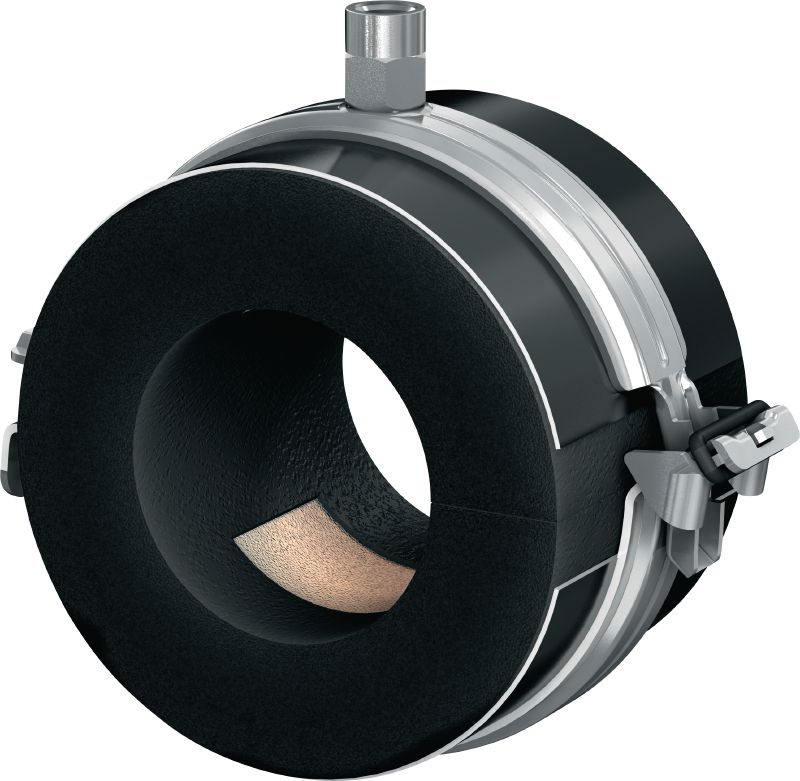

MIP-M Koelbeugel (gemiddeld geïsoleerd)

Koude beugel MIP-M/356 #314165

Gegalvaniseerde buisbeugel voor maximale productiviteit in koeltoepassingen met een isolatiedikte van 20-25 mm

  • Klembereik - D: 352 - 358 mm
  • Draadverbinding - M: M16
  • Maximale belasting - F: 9800 N
ultimate

Hilti klanten zochten ook naar LeidingbeugelKoelbeugelBuisklemKoudebeugel of Koelklos.

Selecteer opties

Klembereik - D
  • 10 - 14 mm
  • 15 - 18 mm
  • 21 - 26 mm
  • 27 - 31 mm
  • 33 - 39 mm
  • 42 - 46 mm
  • 47 - 49 mm
  • 53 - 58 mm
  • 59 - 65 mm
  • 75 - 81 mm
  • 88 - 90 mm
  • 101 - 109 mm
  • 113 - 115 mm
  • 138 - 141 mm
  • 158 - 161 mm
  • 164 - 169 mm
  • 216 - 219 mm
  • 267 - 275 mm
  • 321 - 328 mm
  • 352 - 358 mm
  • 403 - 410 mm
Draadverbinding - M
  • M16
  • M8, M10
Nominale buisgrootte (imperial)
  • 1/4 in
  • 3/8 in
  • 1/2 in
  • 3/4 in
  • 1 in
  • 1-1/4 in
  • 1-1/2 in
  • 2 in
  • 2-1/2 in
  • 3 in
  • 4 in
  • 5 in
  • 6 in
Verpakkingseenheid
  • 1 Stk
  • 3 Stk
  • 6 Stk
  • 8 Stk
  • 10 Stk
  • 12 Stk
  • 18 Stk
Product opties
Hoeveelheid
Pakketten
Totaal Stuks
1
Je kunt je bedrijfsprijzen niet zien

Log in of registreer om je bedrijfsprijzen te zien.

Nettoprijs met korting
EUR 483,78
EUR 483,78 / 1 Stuk

Technische gegevens

IS_PC_MIP-M_-T_0006_(M) (1943485)
Klembereik - D
352 - 358 mm
Draadverbinding - M
M16
Maximale belasting - F
9800 N
Goedkeuringen
Classificatierapport overeenkomstig DIN EN 13501-1, Brandklasse B2
Geluidsvermindering
21 dB (A)
Temperatuurweerstand
-40 - 105 °C
Materiaalsamenstelling
Geslotencellig CFK-vrij polyurethaanschuim (PUR), flexibel elastomeerschuim, buitenzijde gelakte aluminium lagerschalen met een dikte van 0,8 mm
Oppervlakte afwerking
Binnen gecoat - Elektrolytisch verzinkt
Omgevingsomstandigheden
Droge binnenomgevingen (C1) Binnen met tijdelijke condensvorming (C2)
Klemschroef
M16
Aanhaalkoppel
20 Nm
Doorsneebreedte en dikte - s
25 mm
Dwarsdoorsnede breedte - b
215 mm
Breedte - B
512 mm
Productklasse
Ultimate
Bestendigheid tegen diffusie
≥ 10000
Warmtegeleiding (λ benaderende waarde)
0.036 W/mK
Dichtheid ca.
145 kg/m³
Aanvullende productinformatie
Aanspankoppel: klemschroef M5: 1 Nm, M6: 2 Nm, M8: 3 Nm, M16: 20 Nm

Documenten

Functies en toepassingen

Functionaliteiten

  • Ontworpen voor standaard dikten van isolatiemateriaal (isolatiemateriaal: elastomeer rubber)
  • Vaste verbinding tussen de koelklem en het isolatiemateriaal (elastomeerrubber)
  • Thermisch ontkoppeld systeem met geïntegreerde dampbarrière om thermische kortsluitingen te voorkomen
  • Montage van de isolatiekern met behulp van een hendel dankzij de zelfklevende sluiting
  • Snelsluiting in drie stappen met één schroef tot 115 mm, van 130 mm en groter twee-boutsvergrendeling

Toepassingen

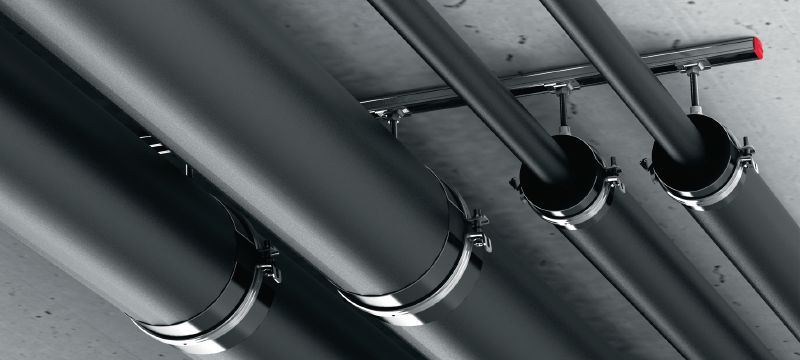

  • Om buizen tot 461 mm diameter in koel- en airconditioningtoepassingen te bevestigen
  • Toepassingen waarbij het gemakkelijk aanbrengen van de isolatie vereist is
  • Voor het bevestigen van buizen tot 410 mm in koel- en airconditioningtoepassingen

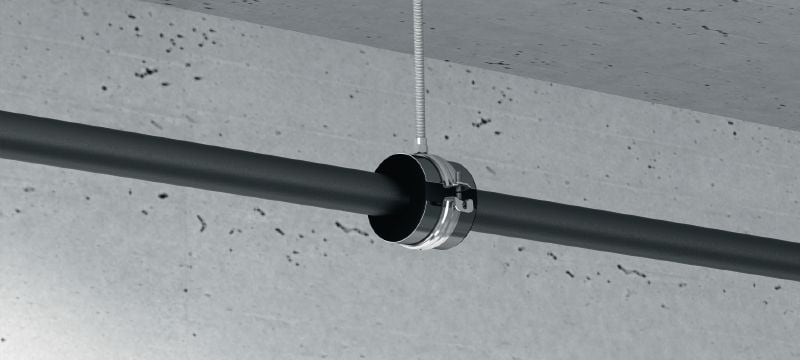

  • Installatie van koel- en aircoleidingen tot 410 mm
