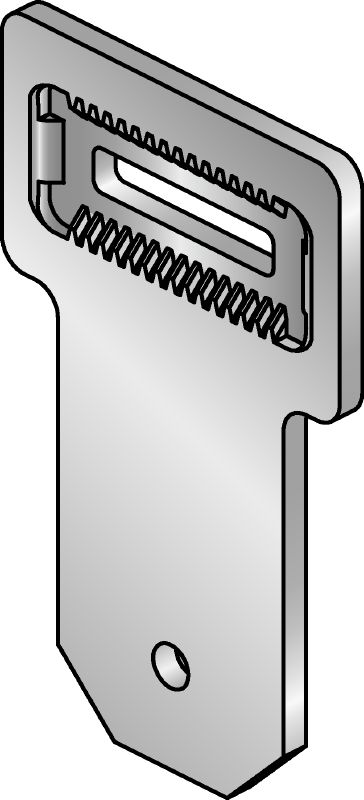

MIC-U-MA verbinder

Thermisch verzinkte (HDG) meerhoekverbinder gebruikt met MIC-MAH-verbinders voor het onderling en onder een hoek bevestigen van MI-draagbalken

Materiaalsamenstelling: Verbinding: DD11 MOD - HN 547, S235JR - DIN EN 10025; tandplaat: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; bout: staalkwaliteit 8.8; moer: staalkwaliteit 8
Oppervlakte afwerking: HDG: verbinding 55 µm - DIN EN ISO 1461; tandplaat, bout, moer 45 µm - DIN EN ISO 1461
Omgevingsomstandigheden: Buiten, lage tot matige corrosie (C3 / C4 - laag)

Hilti klanten zochten ook naar Rail koppelstuk, Railverbinder, Verbinder, MIC verbinder of Profiel verbinder .

No products available

Neem contact op met Contacteer ons voor een oplossing.

Technische gegevens

Materiaalsamenstelling

Verbinding: DD11 MOD - HN 547, S235JR - DIN EN 10025; tandplaat: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; bout: staalkwaliteit 8.8; moer: staalkwaliteit 8

Oppervlakte afwerking

HDG: verbinding 55 µm - DIN EN ISO 1461; tandplaat, bout, moer 45 µm - DIN EN ISO 1461

Omgevingsomstandigheden

Buiten, lage tot matige corrosie (C3 / C4 - laag)

Aanhaalkoppel

84 Nm

Moersleutelmaat (input)

19 mm

Documenten

Functies en toepassingen

Functionaliteiten

Verbinder wordt geleverd met zelfborgende moeren om te beschermen tegen vibratie
Nauwkeurig aan te passen tot 5 mm
Gesleutelde verbinding voor een optimale overbrenging van krachten en momenten
